适用范围：适用于爆炸性气体环境 1区、2区场所；
适用于Ⅱ类爆炸性气体环境；
适用于T1~T4组温度组别
广泛用于石油开采、炼油、化工、制药军工等危险环境及海洋石油平台、油轮等场所。
产品执行标准：本产品引用GB3836.1.2.3-2010 ,GB3836.5-2004，GB3836.9-2006以及相关标准设计、制造、检测；
产品特色：
正压型防爆分析小屋集工业在线仪表的组合、成套、安装应用于一体，并首先在油田、煤油、化工企业中得到广泛应用；
分析小屋采用型钢结构，内外墙均匀钢板，中间为隔热层；
本系列产品主要是实现用户现场集中控制、调度指挥、工艺分析、仪表监控的防爆处理，具有
其它防爆结构不可比拟的优越性；
该系统由房间主体结构、正压控制系统、正压通风系统、压力监测系统、可燃气体探测系统、
有毒气体探测系统、高温报警系统、烟雾报警系统、声光报警联锁系统、照明系统、温湿度调节系统、
通用电源系统、用户电气系统几部分组成；
室内安装有防爆空调、可调节室内温度、具有恒温、恒湿功能；
配电系统为管线系统，配有防爆控制箱；
照明系统采用防爆吸顶灯和防爆应急灯，正常照明为管形荧光灯；
小屋内还具有通风、换气、过滤装置、小屋引风管入口处应处于非危险区；
有双重密封门，并配有玻璃看窗和光生门，具有防尘、防水等功能；
整体全封闭系统，具有静电、防炎花、无环境污染、抗腐蚀、抗干扰等功能；
采用PLC集成控制技术，使系统稳定可靠运行，整体接地，接地电阻<4Ω。
产品颜色：标准色号为“川诺灰”。也可按客户指定颜色喷涂；
产品包装：本公司生产的所有产品均采用蜂窝箱或木箱包装；
产品单价：本产品为非标订制产品，价格根据客户要求进行核算；
生产设备：本公司采用先进的工艺和设备，压铸、喷涂等关键工艺全部实现了自动化或半自动化，购置了分布光度计，高低温试验箱、湿热试验箱等一大批先进检测设备。
发货时间：常规产品3天内发货；定制类产品视产品由情况而定。
生产流程：1、准备原材料 2、机加工生产3、喷涂颜色 4、装配完成整套 5、出厂前检验
使用须知：
3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；
3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；
3．3接线箱的内外接地要良好可靠；
3．4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；
3．5维修检查时需要先断开电源后方可开盖；
其它推荐：防爆插座箱 防爆控制箱 防爆接线箱 防爆正压柜

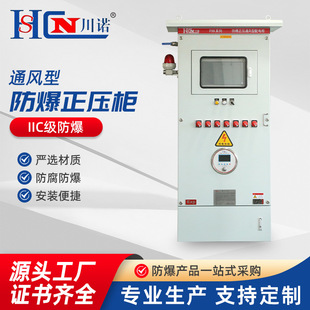

产品防爆原理：采用介质隔离点燃源达到电器防爆的目的是正压通风防爆柜的防爆原理。即：把用户所有的电器元件装在一个充满正压力洁净介质的壳体内, 使外部环境中易燃易爆的混合性气体物质无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。
产品结构说明：
产品采用主, 副盘结构、主盘为正压腔, 内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等；
副盘内装防爆换气自控系统、防爆电源自动切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口，自供气规格产品的副
盘内还装有防爆供气装置；
柜式产品采用GGD柜架、主副盘为左、右结构、电缆沟座式安装，下进线、前门操作、后门检修；
箱式产品采用优质钢板焊接结构，主、副盘为上、下结构，挂式安装，下进线，前门操作和检修；
琴式产品采用优质钢板折叠焊接成型，主、副盘为前、后结构、座式安装，下进线、琴式操作，后门检修；
柜式和琴式产品后门均采用快速开门装置，方便用户安装和检修；
可按用户要求采用不锈钢材质。
产品功能说明：
产品设置换气连锁、产品投运前，只有经过主盘内腔换气，并达到规定的时间和换气量后，确保主盘内部吹除了易燃易爆气体，
副盘才能受电，并开始检测主腔气压，确保产品投运时，电器元件已被洁净介质有效隔离；
只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电；
主盘内腔工作气压为100Pa≤P≤700Pa；当气压高于1000PA时，自控系统自动关闭进气或开启排气阀，自动调整内部气压，
保证产品不受高气压冲击而变形损坏。当气压低于100Pa时，自控系统自动报警(声光)，当内部气压持续降到50pa时，自控
系统将自动切断电源，实现低压断电联锁；
副盘自控系统为不间断连续监控，并显示主盘内腔压力参数；
正压通风型为不间断连续供风，正压控内电器元件的工作热量可随时带走，具有良好的散热功能。内部可装检测仪表，分析仪表，
显示仪表，低压电器、变频器、软起动器、计算机等，整台产品可作为设备起动、控制、中央信号处理及控制系统；
正压补偿型为间断型供气，正压腔具有良好的保压密封性能；
同型号产品可多台并联运行；
用户提供气源时，须配备洁净或惰性气体源，一般情况下，用户现场的仪表气源可满足要求。气源压力为0.2~0.8MPa或
0.2~0.5MPa(根据主腔容积大小确定);
产品适用电源系统为交流二相四线制380/220系统及所有弱电系统，不适用于高压系统。
产品颜色：标准色号为“川诺灰”。也可按客户指定颜色喷涂；
产品包装：本公司生产的所有产品均采用蜂窝箱或木箱包装；
产品单价：防爆配电柜为非标订制产品，价格根据客户要求进行核算；
生产设备：本公司采用先进的工艺和设备，压铸、喷涂等关键工艺全部实现了自动化或半自动化，购置了分布光度计，高低温试验箱、湿热试验箱等一大批先进检测设备。
发货时间：常规产品3天内发货；定制类产品视产品由情况而定。
生产流程：1、准备原材料 2、机加工生产3、喷涂颜色 4、装配完成整套 5、出厂前检验
使用须知：
1、由于本柜可能内装触摸屏、PLC等可调节元器件，因此，请在安全区内安装相应程序， 严禁在防爆区内，打开盖带电操作！！
2、为了能让用户正确选型、安装、使用本设备，特编写本《说明书》，供用户参阅。本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。
3、用户在安装、使用前，务必认真阅读本《说明书》，严格按《说明书》进行操作，否则，因此而造成的质量事故，我公司概不负责。
