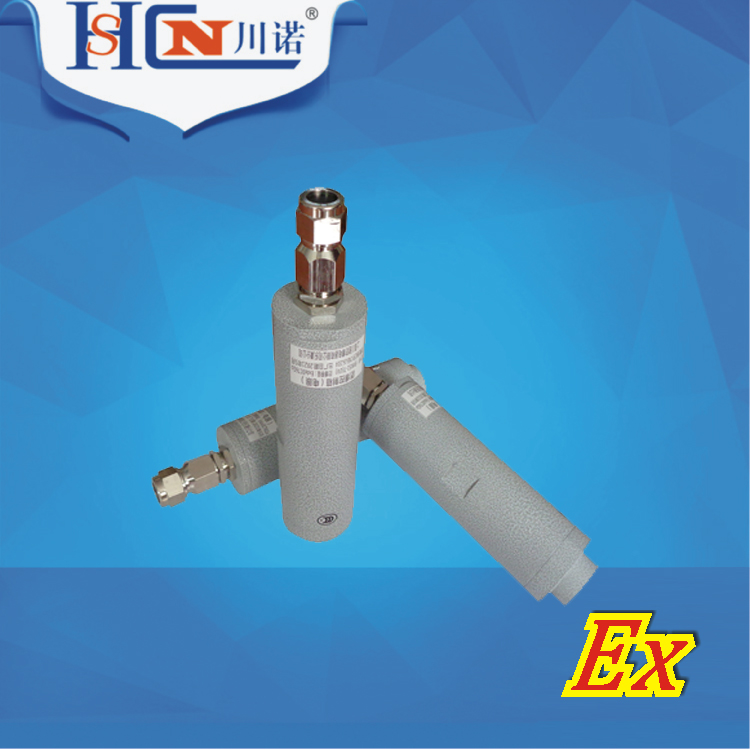

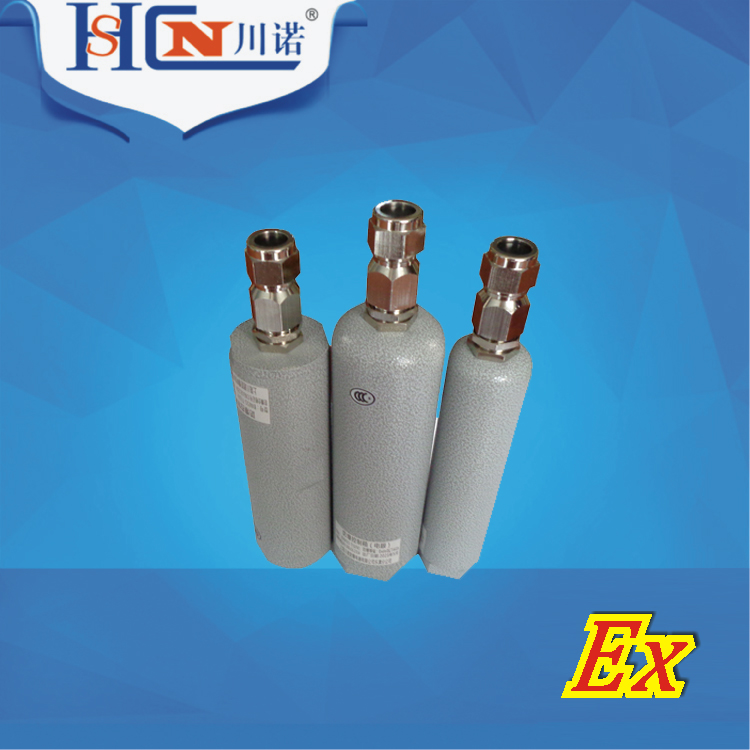

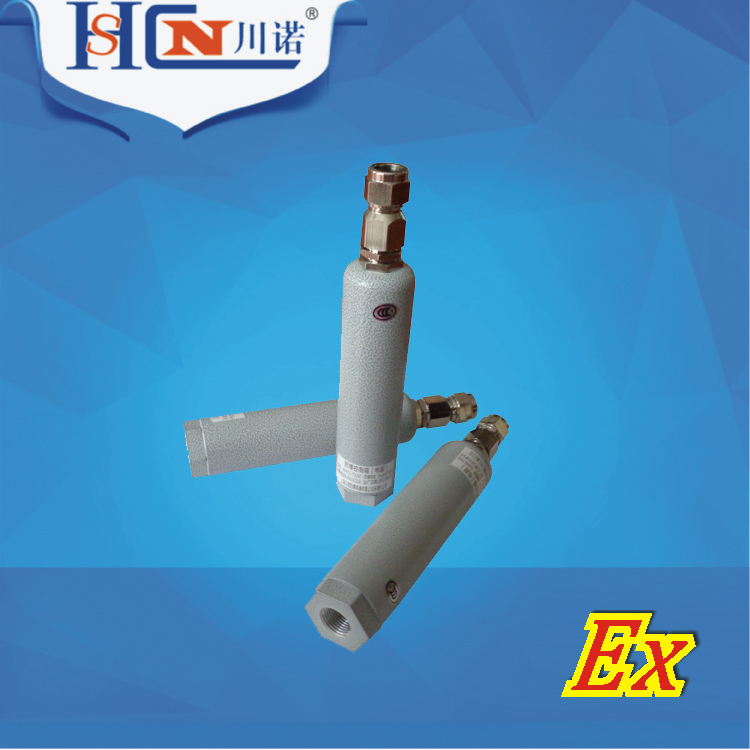

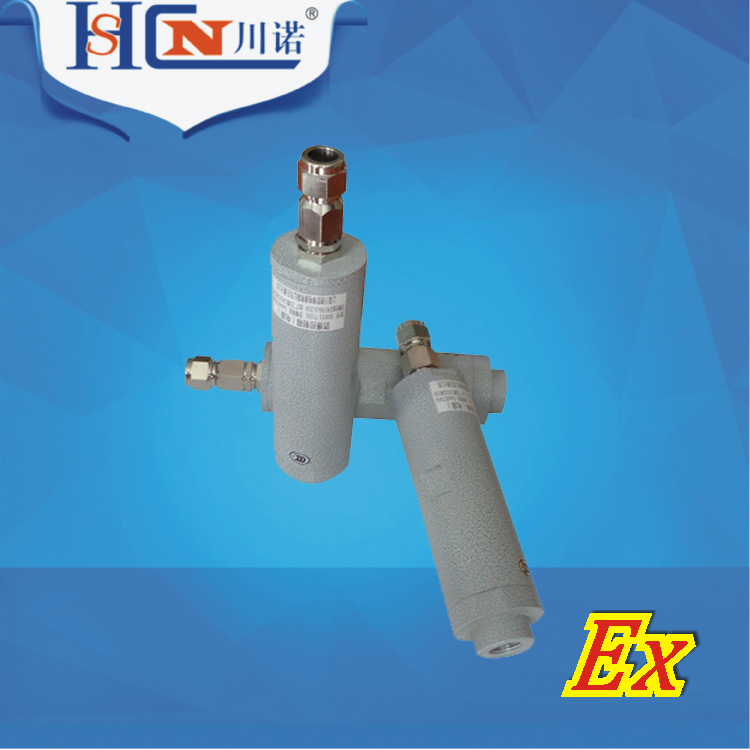

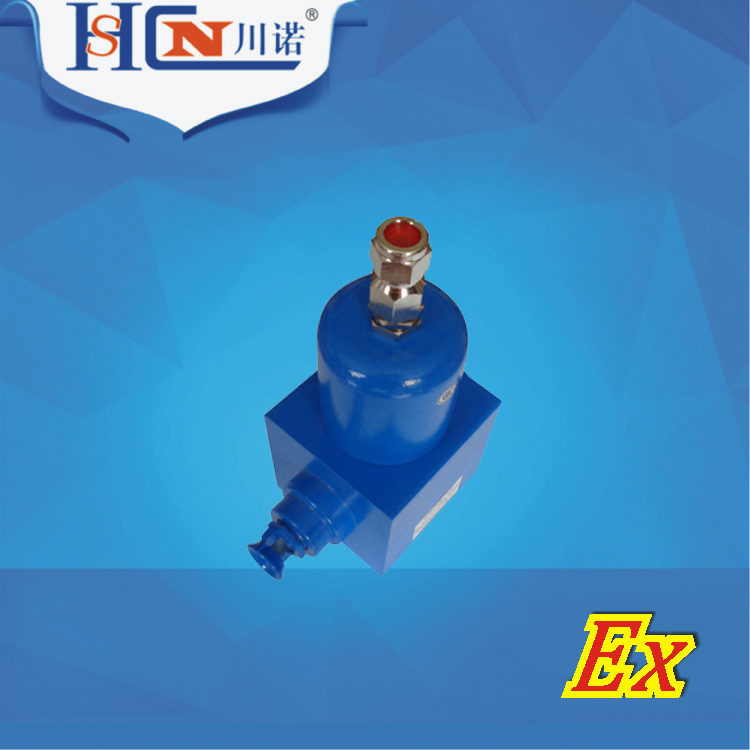

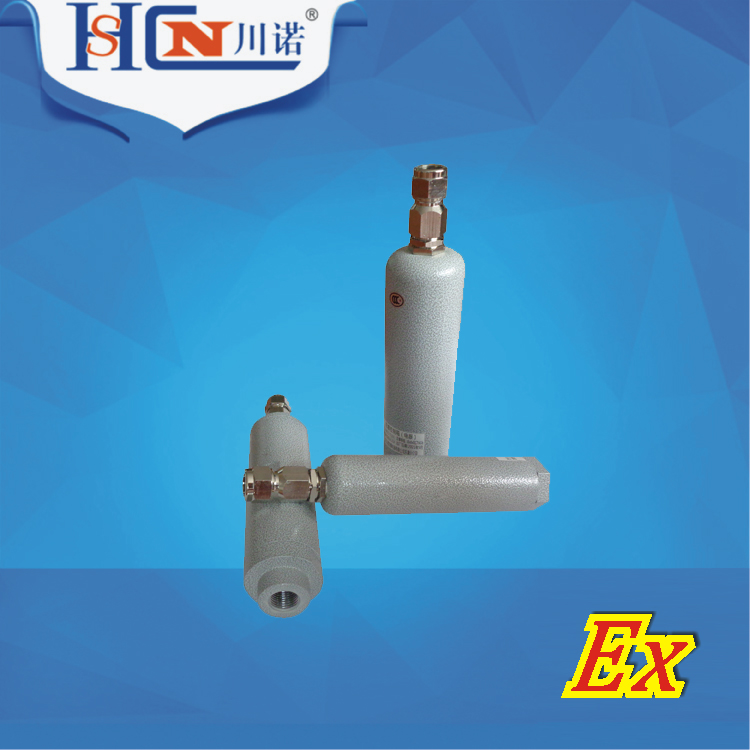

BJX系列防爆（UV电眼）接线箱

1、 用途和工作条件

1．1用途

  防爆火焰检测器BFD-I，内装（俗称UV电眼）美国霍尼韦尔C7027A、C7035A、C7927紫外线火焰检测器，电压DC2.2V/3.5V/5V/7.5V,德国索卢特隆斯KLC1000-01紫外线火焰检测器电压AC230V等，适用于II类、B级、C级T6组以下级别组别的含有爆炸性气体混合物的场所中使用。

1．2工作条件

a． 海拔不超过2000m；

b． 周围空气温度不高于+60℃，不低于-20℃；

c． 空气相对湿度不大于90%（+20℃时）；

d． 垂直安装倾斜度不大于5°；

e． 无明显摇动和强烈冲击振动的地方；

f． 无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；

g． 无滴水和其它液体侵入的地方；

2、 结构与特点

2．1结构概述

a． 产品按照GB3836.1~3-2010标准要求设计制造，并经国家指定检验机关检验合格，颁发合格证；

b． 产品可采用ZL102铸铝合金铸造成型，或采用高强腐不锈钢板焊接而成，或经济型的钢板焊接而成，进出线口方向及公称直径可根据用户要求变化，钢管布线和电缆布线均可，电缆布线须配备防爆电缆夹紧密封接头。

3、安装与维修

3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；

3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；

3．3产品的内外接地必须良好可靠；

3．4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动；

3．5维修检查时必须先断开电源后方可开盖；
