产品展示

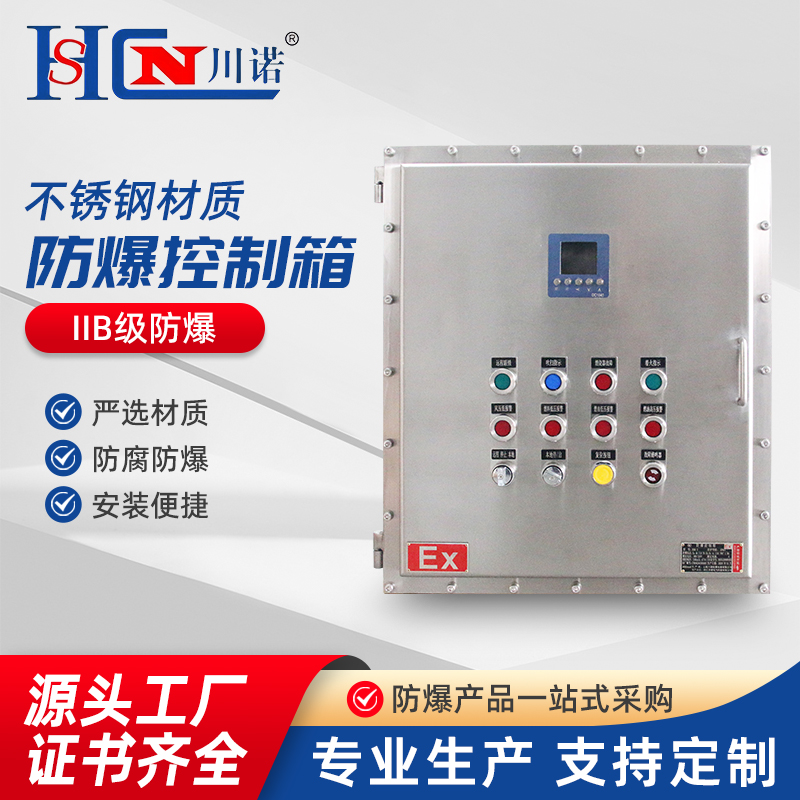

BXK系列防爆控制柜(不锈钢材质)

1.1用途: 本产品适用于含有II类B级、C级,T6组以下级别、组别含有爆炸性气体混合物的危险场所,在交流50Hz、额定电压220/380V、额定电流至10A的电路中控制接触器、继电器、照明及其它

型号:BXK

类别:隔爆型防爆

  • 产品描述
  • 主要功能
  • 基本参数


防爆控制箱

用途、工作条件

用途

本产品适用于含有II类B级、C级,T6组以下级别、组别含有爆炸性气体混合物的危险场所,在交流50Hz、额定电压220/380V、额定电流至10A的电路中控制接触器、继电器、照明及其它电气设备的接通和分断之用。



工作条件

◎海拔高度不超过2000m;

◎周围空气温度不超过+40℃,不低于-20℃;

◎空气相对湿度不大厂家规定(+25℃时);

◎降雨强度50mm/10min;

◎辐射强度1.4cal/cm2.min;



结构与特点

本产品是按照GB3836.1《爆炸性气体环境用电气设备“通用要求”》、GB3836.2《爆炸性气体环境用电气设备“隔爆型电气设备”》、GB3836.3《爆炸性气体环境用电气设备“增安型电气设备”》设计制造,经国家指定检验机关检验合格,并颁发合格证。本产品外壳是由钢板焊接或压铸铝合金(工程塑料)外壳拼装而成,表面喷塑,外型美观。压铸铝合金外壳为增安型外壳,内装隔爆型元件(按钮、开关、信号灯等)组成。控制箱元件布置千变万化,具体元件选择排列,根据用户提供的原理图及要求确定,并可按用户的要求重新设计制造。





主要技术参数

额定电压:220/380V

额定电流:10A

防爆标志:ExdIIBT4





型号及含义

BXK51□□□□□□

防爆控制箱                                    防腐等级

设计序号                                      表的种类

按钮数                                        开关数

电流表数                                      指示灯数





安装及维修

◎安装及维修前需切断前级电源;

◎进、出线电缆穿过橡胶密封圈,并用垫圈及压紧螺母压紧,保证密封及电缆不得松动;

◎在维修拆卸时注意隔爆面不得磕碰、划伤,并涂204-1防锈油;

◎控制箱在使用过程中要定期检查,以保证其密封性能及良好运行;

◎内、外接地须良好可靠;

◎非技术人员严禁开盖安装维修。
